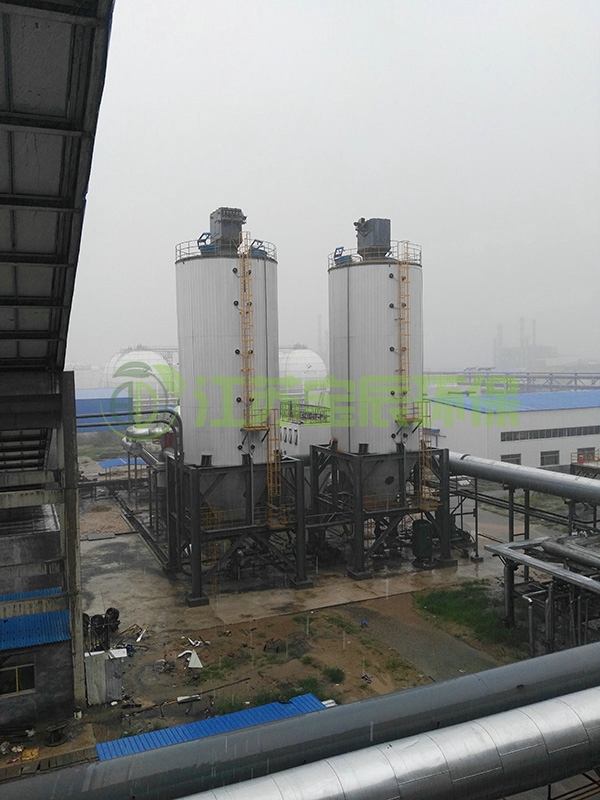

煤粉塔作為燃料煤粉儲存使用，儲存來自煤粉供應廠商配送過來的煤粉，本煤粉塔采用鋼制外加保溫（保溫層厚度不低于100mm，且為阻燃材料）、直立圓筒形結構，煤粉塔整體結構為“儲倉式+輸送平臺”結構，煤粉主要儲存在煤粉儲倉內，輸送平臺主要為鍋爐所用燃料煤粉均勻輸送用；煤粉儲倉頂部裝有布袋除塵器（含排氣風機），防爆門，料位計，煤粉塔側邊裝有溫度感應器，料位計，煤粉儲倉下面的錐形體經特殊設計有效的防止煤粉在錐形體內搭橋。
(1)煤粉塔工作原理
煤粉通過煤粉儲運輸送車送至煤粉儲倉內，在向煤粉儲倉輸送煤粉前，先開啟煤粉塔上的布袋除塵器，以清除送粉時帶入的空氣。煤粉塔大的儲量以煤粉儲倉高料位計為限高線防止煤粉溢倉，當煤粉儲倉內的煤粉達到該倉高料位計所在位置時停止向煤粉塔內輸粉。
煤粉儲倉在正常儲存煤粉時，煤粉儲倉的側壁均設有若干個料位計和溫度感應器（均不少于4 個）；料位計可用來查看煤粉塔內的剩余粉量，溫度感應器可監測煤粉塔不同部位處煤粉的溫度。
煤粉倉頂部設有保溫夾層，其所形成的夾層具有一定的角度，中間高兩邊低，可有效防止倉頂?shù)姆e水，煤粉塔夾層內設有若干個支撐圈及支撐筋防止頂部的塌陷，煤粉塔頂部的夾層及底板均為連續焊接有效防止雨水的浸入。
煤粉儲倉內的煤粉先通過錐形體，進入煤粉輸送平臺，由煤粉輸送平臺內的螺旋攪拌進入葉輪給粉機，葉輪給粉機為變頻電機控制，可根據鍋爐運行負荷的大小，調動變頻電機的頻率來控制葉輪給粉機的給粉量。葉輪給粉機在不同頻率的給粉是一定的，可根據運行時間來計量煤粉的輸出量（煤粉輸出量準確度≤±3%）；煤粉儲倉下面的錐形體經特殊設計可避免煤粉儲倉內煤粉的搭橋現象產生時，
供料的穩定性是由煤粉儲倉內的攪拌機構及下端的螺旋輸送保證的，煤粉儲倉下的煤粉輸送平臺內設有若干個螺旋攪拌機，煤粉通過螺旋攪拌機均勻的送入葉輪給粉機內，每一臺煤粉倉供應一臺鍋爐；葉輪給粉機由變頻電機帶動，可通過運行時間計量所輸送的煤粉用量。

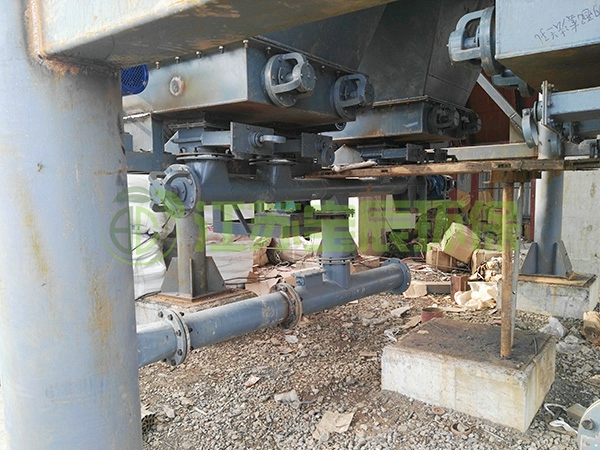

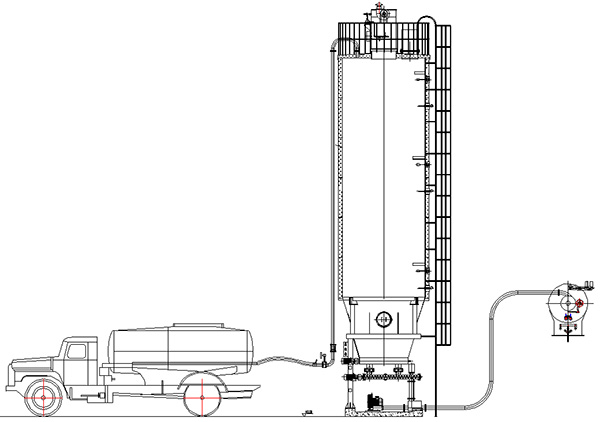

煤粉通過葉輪給粉機輸出落入下端的煤粉混合器，煤粉混合器前端裝有輸送煤粉的輸粉風機，輸粉風機輸出的帶壓空氣與煤粉在煤粉混合器內混合，通過煤粉輸送管線送入煤粉燃燒器內燃燒。如下圖所示
